Gestión de OAM y aprovisionamiento de acceso a Metro Ethernet óptica

Capacidades de gestión
Opciones de interfaz del software
Requisitos de hardware
Gestión de OAM conforme a la norma 803.3ah
Ejemplo de aplicación de gestión de OAM conforme a la norma 802.3ah

Lea el documento oficial: OAM conforme a la norma 802.3ah para Ethernet óptica portadora en la Primera milla

El acceso a gestión iConverter® es una solución de aprovisionamiento y gestión de redes global que supervisa el rendimiento, configura el equipo e informa acerca del estado de la red. Gracias a las soluciones de gestión de redes de Omnitron, los proveedores de servicio pueden reducir los costos relacionados con las "visitas de servicio al sitio" en las ubicaciones de equipo de extremo y la pérdida de ganancias derivadas del período de inactividad mediante la configuración remota de parámetros de red y el diagnóstico rápido de problemas de red.

El uso de la demarcación inteligente de Ethernet iConverter gestionado de forma segura con supervisión de rendimiento, Calidad de servicio (Quality of Service, QoS) y límite de velocidad les permite a los proveedores de servicio cumplir con los Contratos de nivel de servicio con garantías de rendimiento.

El equipo de acceso a Ethernet óptica iConverter puede gestionarse mediante el software de gestión NetOutlook ™ de Omnitron, software de gestión de terceros, a través de Telnet o de una conexión de módem serie. El software NetOutlook admite gestión de Operaciones, Administración y Mantenimiento (Operations, Administration and Maintenance, OAM) sin direcciones IP conforme a la norma 802.3ah y gestión de protocolo de gestión de red simple (Simple Network Management Protocol, SNMP) basada en direcciones IP.

Capacidades de gestión

Configuración remota de la red

La gestión de iConverter proporciona la capacidad de configurar, de forma remota, todas las funciones del hardware, incluida la capacidad de anular la configuración física de los interruptores DIP. Los administradores de redes pueden configurar, de forma remota, los modos dúplex, la negociación automática, la negociación manual, las velocidades de datos, los modos de detección de fallas de enlaces y otros parámetros. La configuración de recarga de conmutador permite que un módulo mantenga las anulaciones de interruptores DIP configuradas remotamente luego de que un módulo haya perdido la alimentación. Entre otros parámetros configurables de los módulos selectos iConverter, se incluyen las asignaciones de membresía de la red de área local virtual (Virtual Local Area Network, VLAN), la priorización de calidad de servicio (Quality of Service, QoS), el control de acceso a puertos y el control de ancho de banda.

Supervisión de rendimiento y generación de informes

La gestión iConverter brinda la capacidad de supervisar el estado y ver información acerca de una amplia variedad de parámetros de módulos y chasis. En los módulos iConverter equipados con la capacidad de recopilar estadísticas de base de datos de información de gestión (Management Information Database, MIB) de puertos individuales, se encuentran disponibles informes para estadísticas de paquete en tiempo real que permiten proporcionar supervisión de rendimiento y de operación.

Los transceptores Small Form Pluggable (SFP) de Omnitron admiten capacidad de diagnóstico digital y proporcionan información de diagnóstico mejorada que ayuda a los administradores de redes a realizar el mantenimiento y la gestión de redes. Un software de gestión de SNMP, como NetOutlook, puede recopilar información de diagnóstico mejorada y en tiempo real que incluye la potencia de transmisión (Tx)y la potencia de recepción (Rx) de la fibra óptica, el voltaje y la temperatura del transceptor SFP.

Estas funciones le brindan al administrador de la red la capacidad de supervisar, controlar y recibir alertas cuando suceden eventos extraños, garantizando así las funciones confiables de la red y reduciendo el costo de operación.

Notificaciones de alarmas

Las alarmas proporcionan notificaciones de eventos de la red, como inserción o extracción de módulos, conexión o desconexión de enlaces y violaciones de rangos de temperatura y alimentación eléctrica. Los administradores de redes pueden especificar qué eventos de la red generarán notificaciones de alarmas y activarán una ventana emergente en el momento de la recepción de una alarma. Las alarmas se pueden enviar a ocho ubicaciones de host de alarmas.

Algunos de los eventos de alarmas que se pueden habilitar son:

  • Inserción / extracción de módulo
  • Conexión o desconexión de enlaces del módulo
  • Cambio de conmutadores de módulos
  • Cambio de configuración del software
  • Cambio de configuración del hardware
  • Aplicación / eliminación de la alimentación eléctrica (de una fuente de alimentación individual)
  • Temperatura o voltaje de la fuente de alimentación fuera de rango
  • Inserción / extracción de chasis
  • Conexión / desconexión de enlace primario / secundario (en modo redundante)
  • Inicio / detención de la sesión de Telnet o FTP
  • Notificación de alarma de pérdida de alimentación / último suspiro

Opciones de interfaz del software

Gestión de interfaz gráfica de usuario NetOutlook

El sistema de acceso a fibra iConverter puede gestionarse a través del software de gestión de SNMP NetOutlook™ de Omnitron, o puede integrarse con cualquier otro software de gestión de SNMP de terceros.

El software NetOutlook también admite gestión de OAM conforme a la norma 802.3ah sin direcciones IP de Ethernet en enlaces de acceso de Primera milla.

Los administradores de redes de los proveedores de servicio de ancho de banda y de redes empresariales pueden utilizar el software NetOutlook para controlar la supervisión y la generación de informes del estado de la red, configurar módulos de forma remota y recibir notificación de eventos de la red a través de los informes de alarmas seleccionadas por el usuario.

NetOutlook obtiene acceso a las funciones de SNMP en un chasis iConverter a través de un módulo Network Management Module (NMM2) o un conversor de medios autogestionado, como iConverter 10/100M instalado en el chasis.

NetOutlook reduce los costos de funcionamiento eliminando las visitas de servicio al sitio innecesarias e incrementa la productividad ofreciendo la función de notificación y aislamiento de los problemas de la red.

NetOutlook es compatible con Windows 98/NT/2K/XP.

Página Web de NetOutlook

Integración con software de gestión de terceros

Utilizando las estadísticas de MIB de iConverter, las capacidades de gestión de iConverter se pueden integrar con software de gestión de redes de terceros, como HP OpenView™. Las estadísticas de protocolo de monitoreo remoto (Remote MONitoring, RMON) de MIB se encuentran disponibles para 38 variables por puerto.

Interfaz de línea de comandos

El sistema iConverter se puede gestionar mediante una Interfaz de línea de comandos (Command Line Interface, CLI) fácil de usar y controlada por menús, que admite todos los controles de gestión de una interfaz de SNMP. Se puede obtener acceso a la CLI de tres maneras:

1) A través de Telnet: El equipo iConverter se puede gestionar a través de Telnet con una interfaz de usuario fácil de usar y controlada por menús.

2) A través de una conexión fuera de banda a un puerto de descarga serie: Los módulos de gestión iConverter ofrecen un puerto serie de consola para el acceso a la gestión. Al igual que la interfaz de gestión de Telnet, este puerto cuenta como una interfaz de usuario fácil de usar y controlada por menús. La interfaz serie se puede utilizar para la configuración de parámetros, los diagnósticos y las actualizaciones de firmware.

3) A través de una conexión remota del módem serie: El puerto también se puede conectar a un módem serie para proporcionar una ruta alternativa de gestión remota. El acceso al puerto serie de consola está protegido por la autenticación de contraseña.

Requisitos de hardware y acceso a gestión

Todos los módulos y los chasis iConverter pueden utilizarse en una red gestionada o sin gestión. La gestión se logra agregando al chasis un módulo Network Management Module (NMM2) iConverter. Un dispositivo de interfaz de red (Network Interface Device, NID) iConverter, como un 10/100M con gestión integrada también puede gestionar un chasis de módulos iConverter o autogestionarse como una unidad independiente.

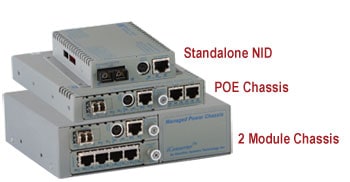

Dispositivos de interfaz de red iConverter



La gestión de OAM conforme a la norma 802.3ah requiere un módulo NMM2 en el chasis iConverter en la oficina central, con un dispositivo NID autogestionado en cada extremo del enlace de OAM. Para obtener más información, consulte la sección Gestión de OAM conforme a la norma 802.3ah a continuación.

Haga clic en los enlaces que se encuentran a continuación para obtener más información sobre los dispositivos de interfaz de red iConverter con capacidades de gestión integrada de OAM segura y conforme a la norma 802.3ah. Los dispositivos NID iConverter ofrecen tecnología de red VLAN con capacidad Q-in Q, QoS, control de ancho de banda y controles de acceso a puertos. Remítase al Cuadro de funciones de iConverter para obtener información sobre las capacidades de los módulos individuales.

Dispositivos de interfaz de red iConverter con gestión integrada:

Dispositivo de interfaz de red y conversor de medios de Ethernet de fibra de 10/100/1000 Tx UTP a 1000X GX/TM2

Dispositivo de interfaz de red y conversor de medios de Ethernet de fibra de 10/100Tx UTP a 100Fx 10/100M2

Dispositivo de interfaz de red, conversor de fibra de Ethernet y conmutador de fibra de 1000X a 1000X 2GXM2

Dispositivo de interfaz de red, conversor de fibra de Ethernet y conmutador de fibra de 100Base-Fx a 100Base-Fx 2FXM2

Gestión de OAM conforme a la norma 802.3ah

Omnitron ha asumido el compromiso de acelerar la entrega de Ethernet óptica portadora en la Primera milla y reducir el costo del servicio. Los conversores de medios de acceso a fibra y los dispositivos de interfaz de red (NID) iConverter cumplen con la norma IEEE 802.3ah de Operaciones, Administración y Mantenimiento (OAM) de Ethernet en la Primera milla. El cumplimiento de este protocolo ofrece seguridad y capacidades de gestión sólidas necesarias para permitir el despliegue a gran escala en redes de Ethernet metropolitanas portadoras.

  • Reduce al mínimo los gastos de operación (Operating Expenditures, OPEX) al disminuir los costos de mantenimiento asociados con las horas-hombre de mantenimiento y las visitas de servicio al sitio para diagnosticar problemas relacionados con equipos de establecimientos del cliente (Customer Premises Equipment, CEP).
  • Aumenta al máximo las ganancias al optimizar y documentar el rendimiento de la red a fin de cumplir con los Contratos de nivel de servicio (Service Level Agreements, SLA) cuantificables.
  • Permite nuevos ingresos prestando servicio a un mercado en crecimiento de negocios pequeños y medianos con acceso a Ethernet de ancho de banda elevado.

Los dispositivos inteligentes iConverter con funciones de OAM globales conforme a la norma 802.3ah proporcionan Ethernet portadora en la Primera milla "fuera de lo tradicional" y les permite a los administradores de redes utilizar el equipo iConverter para conectarse a dispositivos de terceros en los establecimientos del cliente y supervisar el cumplimiento de la norma 802.3ah.

La gestión de OAM conforme a la norma 802.3ah requiere el uso de la versión 3.0 o superior de NetOutlook, un módulo Network Management Module (NMM2) en el chasis maestro y un módulo de conversor de medios iConverter con gestión incorporada (como el dispositivo de interfaz de red 10/100M, GX/TM, 2FXM o 2GXM) en cada extremo del enlace que utiliza el canal de gestión de OAM conforme a la norma 802.3ah.

Funciones de OAM conforme a la norma 802.3ah:

Descubrimiento

La función de Descubrimiento es la primera fase del protocolo de OAM conforme a la norma 802.3ah e identifica el socio de enlace capaz de cumplir con la norma 802.3ah. Como la norma 802.3ah es un protocolo sin propietario de varios proveedores, la función de Descubrimiento es necesaria para que los socios de enlace comuniquen sus configuraciones y capacidades de OAM.

Supervisión de rendimiento de enlace

Las herramientas de supervisión de enlace sirven para detectar y notificar fallas en el rendimiento (la calidad) del enlace. Como el rendimiento de datos de Ethernet puede deteriorarse lentamente antes de desestabilizar el servicio, la norma 802.3ah le permite al usuario establecer el nivel de umbral que genera una notificación de eventos.

Bucle cerrado remoto

Un dispositivo con capacidad de OAM conforme a la norma 802.3ah puede colocar a su socio de enlace remoto en el modo de bucle cerrado utilizando un control de bucle cerrado. Cada cuadro recibido es transmitido nuevamente al mismo puerto para garantizar la calidad de los enlaces durante la instalación o la investigación de averías.

Detección de fallas

Un dispositivo capaz de cumplir con la norma 802.3ah puede transmitir eventos graves y condiciones de fallas a su socio de enlace de OAM. La función OAM conforme a la norma 802.3ah detecta e indica las siguientes condiciones:

  • Falla de enlace: Pérdida del enlace detectada por el receptor
  • Último suspiro: Se envía una condición no recuperable como falla de la alimentación eléctrica al socio de enlace remoto
  • Evento crítico: Falla importante o evento crítico específico de una organización

Recopilación de estadísticas de rendimiento (recuperación de variable de MIB)

Una base de información de gestión (Management Information Base, MIB) es una base de datos de variables que se utiliza para medir el rendimiento de un enlace y el cumplimiento de Contratos de nivel de servicio (SLA).

Implementación de extensiones específica organizativas conforme a la norma 802.3ah de Omnitron

Pueden obtener capacidades y funciones de gestión de propiedad adicionales con extensiones específicas organizativas conforme a la norma 802.3ah. El software de gestión de redes NetOutlook de Omnitron admite funciones de OAM de la norma 802.3ah y las extensiones específicas organizativas para proporcionar gestión y aprovisionamiento de dispositivos de interfaz de red iConverter idénticas a las capacidades de gestión de SNMP basada en direcciones IP.

Seguridad de OAM conforme a la norma 802.3ah

La gestión del equipo del proveedor de servicio en los establecimientos del cliente (Customer Premises, CP) tradicionalmente se ha logrado con un protocolo de gestión basada en IP como SNMP o Telnet. La función de gestión basada en direcciones IP del equipo del CP presenta riesgos de seguridad debido a la susceptibilidad ante ataques de intrusión y proporciona una ruta al sistema de gestión de redes en la oficina central (Central Office, CO) desde el equipo del CP.

Una gestión de OAM conforme a la norma 802.3ah es un protocolo de gestión sin direcciones IP que elimina la necesidad de direcciones IP en la primera milla. La gestión sin direcciones IP conforme a la norma 802.3ah mejora la seguridad del sistema iConverter y proporciona dos beneficios. En primer lugar, permite la gestión de una gran cantidad de conversores de medios y chasis a través de una dirección IP y, en segundo lugar, proporciona un alto nivel de seguridad para el canal de gestión que no está afectado por las acciones del usuario final o el tráfico del sistema.

El uso de la gestión sin direcciones IP conforme a la norma 802.3ah aísla la dirección IP de la gestión de redes en una parte segura de la red de gestión del portador. Esto aumenta la seguridad de la red e impide el rechazo de ataques al servicio eliminando el acceso del equipo del establecimiento del cliente a la gestión del portador. Los dispositivos NID iConverter con OAM conforme a la norma 802.3ah proporcionan una demarcación gestionada de forma segura que supera las vulnerabilidades de los servicios de red basados en IP.

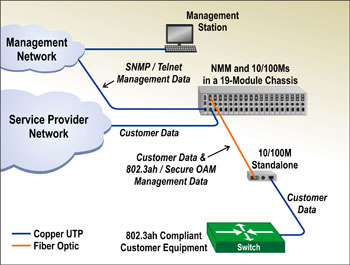

Ejemplo de aplicación de gestión de OAM conforme a la norma 802.3ah

Los dispositivos NID iConverter pueden gestionarse con gestión de SNMP, Telnet o con uno de los dos canales de gestión de OAM remota; un canal seguro sin direcciones IP cifrado o un canal que cumpla con la norma 802.3ah.

Se puede obtener acceso a la gestión basada en direcciones IP a través de Telnet o de un software de gestión basada en SNMP como NetOutlook. Los dispositivos NID iConverter cumplen con la norma IEEE 802.1Q y permiten el uso de una red VLAN para proteger el tráfico de gestión priorizándolo y aislándolo del tráfico del usuario. Esta configuración se adapta mejor a redes que ya están utilizando la gestión de red VLAN.

Cuando se utiliza un canal de gestión de OAM remota (gestión segura sin direcciones IP o conforme a la norma 802.3ah), el dispositivo NID en los establecimientos del cliente es gestionado de forma segura por el socio de enlace de fibra ubicado en la oficina central o en el punto de presencia. La dirección IP de la red de gestión no se encuentra disponible en la red del cliente y el módulo Network Management Module (NMM2) iConverter del chasis de 19 módulos en la oficina central la aísla.

Un procesador de gestión en el conversor 10/100M en el chasis de 19 módulos aísla los datos de gestión cifrados de los datos del cliente y se comunica con el módulo NMM2 a través de un bus de tarjeta backplane de gestión separado. El tráfico de gestión de las líneas de datos del usuario es una gestión sin direcciones IP y se realiza en el canal de datos cifrados de forma segura para proteger la gestión contra accesos no autorizados. El chasis en la base de red requiere sólo una única dirección IP para autogestionarse y el canal de OAM remoto gestiona todos los chasis remotos conectados. Esta es la configuración ideal para redes que separan el tráfico de gestión seguro del tráfico de servicio (cliente) en distintas redes, o que se utiliza cuando escasean las direcciones IP de gestión.
