Ethernet óptica en la Primera milla con garantía ante el futuro


Las siguientes funciones avanzadas se encuentran disponibles en los módulos selectos iConverter® y se configuran a través del software de gestión basado en Protocolo de administración de red simple (Simple Network Management Protocol, SNMP) NetOutlook™ de Omnitron, cualquier software de gestión de SNMP de terceros, Telnet o conexión de módem/serie.

Remítase al Cuadro de información de iConverter (PDF) para conocer las funciones avanzadas admitidas en cada módulo iConverter.

Tecnología de conmutador inteligente

Al integrar tecnología de conmutador en conversores de medios y ofrecer módulos de conmutadores de varios puertos, los dispositivos de interfaz de red y los módulos de conversores de medios iConverter proporcionan la capacidad de conmutar flujo de datos entre varios puertos de fibra y cobre en los establecimientos del cliente. La combinación de conversores de medios y módulos de conmutadores en un chasis compacto permite la distribución de enlace ascendente de fibra gestionado a usuarios finales a través de varios puertos de cobre. Gracias a la tecnología de conmutadores incorporados, todos puertos de módulos admiten funciones avanzadas, entre las que se incluyen red de área local virtual (Virtual Local Area Lan, VLAN), Calidad de servicio (Quality of Service, QoS), control de acceso a puertos, control de ancho de banda y estadísticas de base de información de gestión (Management Information Base, MIB) de puertos, todo a un precio que facilita el despliegue de nuevos servicios de datos, voz y video que antes eran prohibitivamente costosos.

Conectividad de tarjeta backplane

Los chasis de 19, 5 y 2 módulos iConverter admiten conectividad entre módulos a través de una tarjeta backplane. El ejemplo que se incluye a continuación muestra una tarjeta backplane en un chasis de 2 módulos que permite compartir datos de Ethernet entre dos módulos iConverter instalados. Los módulos instalados que contienen puertos de tarjeta backplane para Ethernet tienen la capacidad de conectarse entre sí a través de la tarjeta backplane para Ethernet del chasis y facilitan la implementación de distintas aplicaciones de red flexibles entre las que se incluyen configuraciones de varios puertos, gestionadas en banda, gestionadas fuera de banda y sin gestión.

Control de acceso a puertos y VLAN de puerto

El control de acceso a puertos les permite a los proveedores de servicio habilitar y deshabilitar de forma remota el acceso de un cliente al servicio, al mismo tiempo que mantiene la configuración del puerto para volver a habilitar el puerto con facilidad.

La red VLAN de puerto (Port VLAN) le permite al administrador de redes especificar y restringir el flujo de tráfico entre los puertos frontales (UTP y/o fibra) y los puertos de backplane para mejorar la seguridad y la protección contra intrusiones.

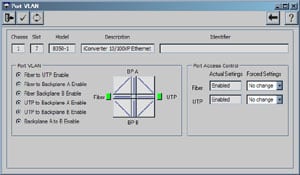

Pantalla Port VLAN y Port Access Control de NetOutlook.


Tecnología de etiquetas VLAN y Q-in-Q

La tecnología para red VLAN iConverter es compatible con la norma IEEE 802.1Q de etiquetado y eliminación de etiquetado de paquetes, que incluye la opción de apilado de etiquetas Q-in-Q (marcado doble). Independientemente de que se despliegue en los establecimientos del cliente o en la oficina central, la etiqueta de VLAN permite a los proveedores de servicio ofrecerles a sus clientes “túneles” de red de área local (Local Area Network, LAN) de línea privada virtual de Ethernet seguros que están aislados de los datos de otros clientes y del tráfico de gestión del proveedor de servicio.

Los proveedores de servicio utilizan los conversores de medios iConverter con VLAN con capacidad Q-in-Q para agregar una segunda etiqueta a los datos con etiqueta de VLAN propios del cliente. Esto le permite al proveedor de servicio prestar servicios E-Line (punto a punto) y E-LAN (punto a varios puntos).

La red VLAN permite la separación de los datos de gestión de redes del proveedor de servicio de los datos del cliente. Esto proporciona al proveedor de servicio protección contra intrusiones.

Pantalla QoS Port Priority y
VLAN Membership Table de NetOutlook.


Priorización de calidad de servicio (Quality of Service, QoS)

La compatibilidad con priorización conforme a la norma IEEE 802.1p permite la entrega de Calidad de servicio (QoS) a aplicaciones de tiempo real con prioridad alta como la transmisión de voz y video a través de Ethernet. Los conversores iConverter que admiten QoS les permiten a los usuarios asignar un nivel de priorización de datos de QoS a datos con etiquetas de VLAN. Cuanto mayor es el valor numérico asignado a la priorización de los datos, mayor será la prioridad de los datos que fluyen desde ese puerto. Cuando la red está ocupada, los paquetes con prioridad serán los primeros en pasar por el puerto.

Un módulo iConverter que admita QoS determinará qué paquetes tendrán prioridad. Los paquetes de datos a los cuales se les asignó una prioridad baja quedan "estacionados" durante algunos milisegundos mientras los paquetes con prioridad alta se transmiten a través de la red hacia su destino sin pérdida de calidad.

Control de ancho de banda

El control de ancho de banda o límite de velocidad permite realizar ofertas de servicio escalonado. Se puede seleccionar distintos niveles de ancho de banda para direcciones de fibra a UTP y de UTP a fibra para optimizar los recursos de ancho de banda de rede disponibles y para prestar servicios que cumplan con las necesidades específicas del cliente.

Estadística de base de datos de información de gestión (MIB) de puertos

Los conversores selectos iConverter admiten la generación de informes de estadísticas de MIB (RMON1) de puertos. Se encuentran disponibles informes para 32 variables por puerto, que informan acerca de estadísticas de paquetes en tiempo real a fin de proporcionar supervisión de rendimiento y funcionamiento. Las estadísticas de puertos se utilizan para determinar el uso de ancho de banda del cliente y el estado de los datos de la red que viajan a través de puertos individuales.

Las estadísticas de base de datos de información de gestión (MIB) de puertos proporcionan supervisión de rendimiento para cumplir con la documentación de los Contratos de nivel de servicio.

La configuración de los parámetros de interrogación de puertos para la recolección y la visualización de las estadísticas de MIB se puede establecer en los siguientes parámetros con el software de gestión basada en SNMP NetOutlook:

  • Selección de puerto: Permite seleccionar el puerto en el que se desea recolectar estadísticas
  • Velocidad de interrogación: Permite la selección de interrogación de estadísticas y la visualización de la velocidad en segundos
  • Ver valores: Permite ver las estadísticas, ya sea en modo acumulativo o los valores desde la última reanudación

Las siguientes categorías de datos de MIB se recolectan para las estadísticas y se pueden visualizar en el software de control NetOutlook:

  • Paquete correcto transmitido (Tx)
  • Paquetes correctos recibidos (Rx)
  • Paquete incorrecto transmitido (Tx)
  • Paquetes incorrectos recibidos (Rx)
  • Colisiones transmitidas (Tx)
  • Errores de tamaño recibidos (Rx)

Modos de detección de fallas de enlace

Los conversores de medios iConverter admiten distintas combinaciones de modos de Enlace punto a punto, Propagación de enlace, Detección de falla remota y Detección de falla simétrica que el usuario puede seleccionar para detectar y aislar rápidamente las fallas. Los modos de enlace se pueden configurar a través del software de gestión o con los interruptores DIP. Estos modos funcionan de forma independiente con respecto a la gestión de la red y supervisan el estado del hardware de cableado.

  • Enlace punto a punto (LS): Corresponde al modo normal (predeterminado) donde los puertos UTP y de fibra establecen enlaces con otros dispositivos conectados independientes.
  • Propagación de enlace (LP): En este modo (también denominado “Pérdida de enlace de transmisión”), se genera un enlace desde el puerto UTP sólo cuando existe un enlace hacia el puerto de fibra y se genera un enlace desde el puerto de fibra sólo cuando existe un enlace hacia el puerto UTP. En modo LP, una falla de cable o enlace se propaga en efecto “dominó” hacia el equipo conectado en dirección ascendente y descendente, permitiendo una rápida detección de las fallas.
  • Detección de falla remota (RFD+LS): En modo RFD+LS, el puerto de fibra transmite una señal de enlace sólo al recibir un enlace. Como resultado, las fallas de fibra (ningún enlace recibido en la fibra) se retransmiten y se pueden informar a la base de red.
  • Detección de falla simétrica (SFD): El modo SFD es similar al modo RFD y proporciona una retransmisión de la falla de enlace de fibra. Al conectar dos conversores configurados de SFD “espalda con espalda,” este modo facilita la notificación de fallas de UTP o fibra a ambos extremos de la red.

Mediante el uso de estos modos de operación de enlaces, el software de gestión de iConverter es capaz de detectar e informar las fallas de cableado o dispositivo locales o remotas. La detección de una falla de hardware puede activar acciones correctivas como, volver a enlazar la conexión de propiedad o volver a enlazar la recuperación de Spanning Tree.

Las alarmas generadas a través del agente de SNMP e informadas mediante el software NetOutlook (o cualquier otro software de gestión de redes de SNMP), junto con las funciones de corrección automática de fallas, hacen que iConverter sea un elemento ideal en aplicaciones de redes empresariales, metropolitanas o de campus.

Negociación automática

Los módulos iConverter admiten varios niveles de negociación automática en puertos UTP y de fibra. La negociación automática permite que dos dispositivos de Ethernet establezcan conectividad de redes para comunicar sus modos dúplex, velocidades de datos y capacidades de pausa, además de establecer una conexión de red de óptimo rendimiento.

La negociación automática de iConverter termina con la falta de coincidencia de las configuraciones de puertos, incluidos los modos dúplex. La falta de coincidencia de dúplex (duplex mismatch) es uno de los problemas de redes más frecuente, que puede regresar cuando las interfaces suben y bajan y los hosts de la red se actualizan y modifican. Este problema forma parte del legado de Ethernet de 10 Mbps y es fácil de solucionar pero puede ser difícil de identificar y localizar.

Los modos dúplex, las velocidades de datos y las capacidades de pausa también pueden configurarse manualmente a través de un software de gestión o con interruptores DIP ubicados en el módulo iConverter.
