Ejemplos de aplicaciones empresariales

Edificio de gran altura del campus
Transporte
Fibra a computadora de escritorio

Aplicación en edificio de gran altura del campus

Campus High-Rise Building Application

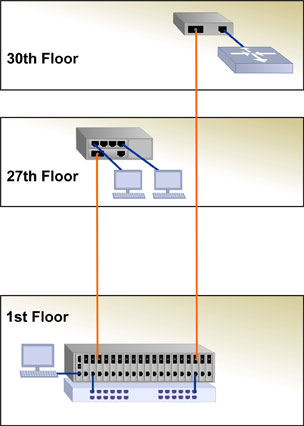

Al conectar los pisos de un edificio de gran altura o de gran extensión en el que los enlaces de red exceden los 100 metros, los enlaces de fibra son una excelente solución. En este ejemplo de aplicación, el conmutador de núcleo de UTP se encuentra en el primer piso (1st floor) del edificio. Un chasis de 19 módulos iConverter se utiliza para convertir el par trenzado no blindado (Unshielded Twisted Pair, UTP) a enlaces de fibra de Ethernet Gigabit o Ethernet rápida que se conectan a los diferentes pisos del edificio. El equipo iConverter es gestionado a través de una estación de gestión conectada a un módulo Network Management Module (NMM2) instalado en el chasis.

En el piso 27 (27th floor), la fibra se conecta a un chasis de 2 módulos iConverter con un módulo de conversor de medios y un módulo de conmutador 10/100 de cuatro puertos instalados en el chasis. Los dos módulos comparten los datos a través de la backplane de Ethernet del chasis para proporcionar un enlace ascendente de fibra y un conmutador de departamento de red de área local virtual (Virtual Local Area Network, VLAN) gestionado de 5 puertos.

En el piso 30 (30th floor), la fibra se conecta a un dispositivo de interfaz de red independiente iConverter 10/100M con gestión integrada que convierte el enlace ascendente de fibra a un cable UTP que se conecta a un conmutador UTP de terceros.


Aplicación de anillo resistente de transporte

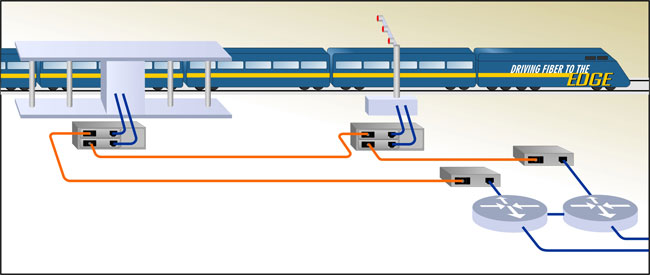

Los enlaces de fibra óptica proporcionan la conectividad a larga distancia que se requiere en las redes de control de transporte. En esta aplicación de red Ethernet, la fibra se utiliza en una topología de anillo para conectar estaciones de control de una ruta de trenes de servicio interno.

El cable UTP proveniente del enrutador en la base de red o punto de presencia se convierte a fibra con un dispositivo de interfaz de red (NID) independiente iConverter. Este enlace de fibra se conecta a un chasis de 2 módulos iConverter con dos módulos de conversores de medios instalados.

Los conversores de medios comparten datos a través de la backplane de Ethernet del chasis y proporcionan dos puertos de fibra y dos puertos UTP. El chasis de 2 módulos proporciona una conversión de fibra a cobre y dos puertos de cobre para la gestión de una luz de control.

El segundo enlace de fibra se distribuye a otro chasis de 2 módulos iConverter con la misma configuración que controla el equipo en una estación de conmutación. Esta configuración se puede continuar hacia múltiples nodos en la ruta del tren.

El enlace de fibra final se vuelve a conectar a un conversor independiente que proporciona conectividad por cobre a un enrutador redundante de la base de red. La topología de anillo resistente proporciona confiabilidad de enlaces redundante; en caso de que un enlace de fibra se rompa, los demás enlaces funcionarán perfectamente y no habrá tiempo de inactividad de la red.

Aplicaciones de fibra-a-computadora de escritorio

La tecnología de fibra óptica proporciona un mayor nivel de calidad de señal y seguridad que el cable UTP de cobre. Un enlace de red de fibra óptica es inmune a los problemas de interferencia electromagnética (ElectroMagnetic Interference, EMI), interferencia de radiofrecuencia (Radio Frequency Interference, RFI), interferencia cruzada, bucles de tierra y otros problemas eléctricos, mejorando en gran medida la calidad de la señal en entornos difíciles. A la inversa, los enlaces de fibra óptica no generan señales de EMI o RFI que puedan provocar brechas de seguridad como el cable UTP de cobre. Estas características hacen que la fibra-a-computadora de escritorio/computadora portátil sea sumamente atractiva para los operadores de redes de alta seguridad empresariales y del gobierno.

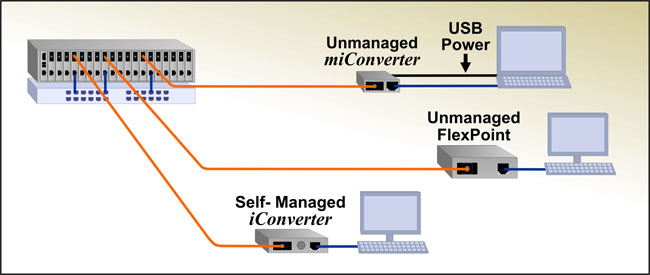

Las extensas líneas de productos de conversores de medios de Omnitron admiten una variedad de protocolos de red, incluida la conectividad de Ethernet 10, 100 y Gigabit. Este diagrama muestra cómo los conversores de medios miConverter, FlexPoint e iConverter se pueden utilizar en una variedad de aplicaciones de fibra-a-computadora de escritorio o computadora portátil.

  • Redes de alta seguridad
  • Redes LAN con enlaces de larga distancia a las estaciones de trabajo
  • Fibra-a-computadora portátil implementada en campo donde la alimentación eléctrica local no está disponible

En el extremo superior izquierdo del diagrama, el cable UTP proveniente de un conmutador de núcleo se convierte a fibra con un chasis de 19 módulos y alta densidad iConverter de conversores de medios. También se puede realizar con un chasis de 5 módulos iConverter o un chasis de 14 módulos FlexPoint para redes sin gestión.

miConverter

En la parte superior del diagrama, la fibra se distribuye a una computadora portátil en una aplicación implementada en campo sin gestión. Se utiliza un conversor de medios miConverter tipo miniatura para proporcionar conectividad de fibra a la computadora portátil y extraer alimentación eléctrica del puerto USB de la computadora portátil (representado por la línea negra). El conversor miConverter es una excelente solución para las operaciones en campo militar de fibra-a-computadora portátil, un edificio portátil con disponibilidad de alimentación eléctrica local limitada o un equipo de prueba de red portátil.

El conversor miConverter fue diseñado para superar los desafíos relacionados con el suministro de conectividad de fibra-a-computadora de escritorio mediante la instalación de una tarjeta de interfaz de red (Network Interface Card, NIC) en una PC. El conversor miConverter 10/100 tiene un costo menor, no requiere la instalación de controladores de software y funciona de forma independiente con respecto a los sistemas operativos de manera que es compatible con todas las PC y no competirá por los recursos en proceso. El conversor miConverter 10/100 ofrece estos mismos beneficios cuando se utiliza con una computadora portátil y proporciona una conexión de fibra más sólida que la proporcionada por los puertos de una tarjeta PCMCI ya que esta tarjeta sobresale del extremo de la computadora portátil y se puede dañar fácilmente.

Haga clic aquí para obtener más información acerca de los conversores de medios tipo miniatura miConverter

FlexPoint

En la parte central derecha del diagrama, la fibra se distribuye a un conversor de medios sin gestión. La línea de productos modulares FlexPoint proporciona una conectividad de fibra rentable y confiable para las estaciones de trabajo o los conmutadores de departamento en redes empresariales sin gestión.

Haga clic aquí para obtener más información acerca de los conversores de medios sin gestión FlexPoint

iConverter

En la parte inferior del diagrama, la fibra se distribuye a un dispositivo de interfaz de red iConverter con gestión integrada que convierte la fibra a un cable UTP que se conecta a la estación de trabajo. La red utiliza la tecnología VLAN para separar departamentos o servidores y el NID iConverter admite las etiquetas VLAN asignadas por los dispositivos de red. Además, el NID iConverter ofrece control de acceso a puertos para una mayor seguridad, calidad de servicio (Quality of Service, QoS) para video/datos/voz en tiempo real a través de Ethernet y control de ancho de banda. Los conversores de medios y los NID iConverter están diseñados para proporcionar conectividad de fibra en redes gestionadas de alta seguridad.

Haga clic aquí para obtener más información acerca de los conversores de medios gestionados iConverter
