Ejemplos de aplicaciones empresariales

Topología de estrella para campus iConverter

Campus Star Topology

Este ejemplo de aplicación ilustra una red empresarial gestionada con una topología de estrella que proporciona varios enlaces de fibra a edificios remotos.

En la base de red (Network Core)

En el Edificio de administración, en el extremo superior izquierdo, dos enlaces UTP de cobre provenientes de un conmutador de núcleo se convierten en dos enlaces de fibra de un hilo a través del chasis de 19 módulos iConverter de conversores de medios gestionados por un módulo Network Management Module (NMM2) iConverter. Una estación de gestión de redes conectada al módulo NMM2 proporciona funciones globales de investigación de averías, supervisión de rendimiento y configuración de hardware remoto. Los enlaces de fibra distribuidos desde el chasis de 19 módulos iConverter de alta densidad pueden ser de fibra de un hilo o de dos hilos, monomodo o multimodo y pueden admitir velocidades de 100 Mbps o Gigabit.

En el extremo de la red

Los enlaces de fibra provenientes de la base de red se extienden hasta los edificios remotos del campus, donde la fibra de cada ubicación se vuelve a convertir en cobre y se distribuye a los usuarios finales de los distintos departamentos.

En el edificio, en el extremo superior derecho, un enlace de fibra de 100 Mbps conectado a un conversor iConverter 10/100M con gestión integrada proporciona conversión de fibra y conectividad a un conmutador de departamento UTP. El conversor 10/100M se gestiona de manera segura con un protocolo de gestión sin direcciones IP, impidiendo el acceso no autorizado a la dirección IP y la estación de gestión de la base de red.

En el edificio, en el extremo inferior derecho, un enlace de fibra de Gigabit se conecta a un módulo iConverter GX/TM instalado en un chasis de 2 módulos iConverter. Los datos viajan por la backplane de Ethernet del chasis y se conectan al módulo del conmutador compacto de 4 puertos iConverter 4Tx VT que proporciona puertos de cobre de 10/100 que se conectan a varias estaciones de trabajo y/o conmutadores de departamento.

Resumen

Este diagrama de aplicación ilustra cómo distribuir varios enlaces de fibra, cómo conectar un equipo de red UTP en distintas ubicaciones del campus y cómo administrar el equipo desde una ubicación central. El dispositivo de interfaz de red y los módulos del conversor de medios iConverter proporcionan una conectividad de fibra rentable que admite funciones avanzadas, incluida la tecnología de red de área local virtual (Virtual Local Area Network, VLAN), el control de acceso a puertos, el control de ancho de banda y la priorización de calidad de servicio (Quality of Service, QoS) para video/datos/voz en tiempo real a través de Ethernet.

Topología de anillo para campus iConverter

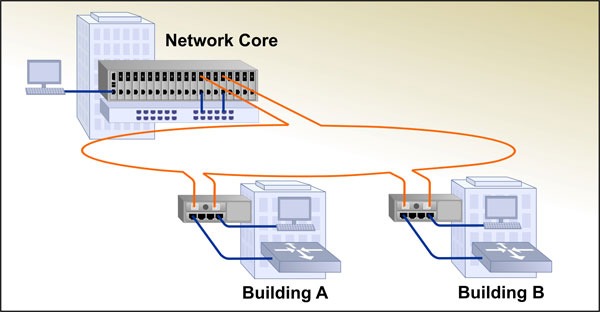

Este ejemplo de aplicación ilustra una red gestionada en una topología de anillo de fibra de gigabit que proporciona una ruta redundante que evita que una falla del enlace de punto único interrumpa la conectividad de red a los nodos del extremo.

En la base de red (Network Core)

En el edificio de administración, en el extremo superior izquierdo, dos enlaces UTP de cobre provenientes de un conmutador Spanning Tree se convierten en dos enlaces de fibra de un hilo a través del chasis de 19 módulos iConverter de conversores de medios gestionados por un módulo NMM2 iConverter. Una estación de gestión de redes conectada al módulo NMM2 proporciona funciones globales de investigación de averías, supervisión de rendimiento y configuración de hardware remoto. El primero de los dos enlaces de fibra se distribuye a un edificio remoto del campus.

En el extremo de la red

En el edificio A (Building A), el enlace de fibra se conecta a un módulo fibra a fibra iConverter 2GXM con gestión integrada instalado en un chasis de 2 módulos. Los datos viajan por la backplane de Ethernet del chasis a un módulo de conmutador compacto de 4 puertos iConverter 4Tx VT. Esta configuración proporciona un puerto de enlace ascendente de fibra, un puerto de enlace descendente de fibra y cuatro puertos de cobre de 10/100 para varias estaciones de trabajo de usuarios finales o conmutadores de departamento.

En el edificio B (Building B), el enlace de fibra se conecta a un chasis de 2 módulos iConverter con la misma configuración que el edificio A. El segmento de fibra proveniente del segundo puerto del módulo 2GXM transmite a la base de red. Esto puede continuar en varias ubicaciones del anillo hasta que el segmento de fibra cierre el circuito de red conectando el enlace de fibra al chasis de 19 módulos iConverter de conversores de medios gestionados de la base de red.

Resumen

Esta aplicación ilustra cómo una red de anillo resistente gestionada puede cruzar de punto a punto, distribuir cobre a un conmutador o a otro dispositivo de red y continuar el anillo de fibra en la ubicación siguiente. Todos los equipos iConverter de esta aplicación admiten la tecnología VLAN, el control de ancho de banda, el control de acceso a puerto, la priorización de QoS y la gestión segura sin direcciones IP.
