iConverter GM4

iConverter GM4

Carrier-Grade NIDs with
Ethernet Service Testing
for 1000Mbps and 100Mbps
Fiber Access



Technologies Supported:

  • Устройство сетевого интерфейса для оптоволоконного доступа к Ethernet на скоростях 1000 Мбит/с и 100 Мбит/с
  • Стекирование VLAN (Q-in-Q) по стандарту 802.1ad для мультиплексирования услуг E-Line и E-LAN
  • Сертификация по стандартам MEF 9, MEF 14 и MEF 21
  • Управление сбоями соединения (CFM) на всем протяжении сети, стандарт IEEE 802.1ag
  • Мониторинг производительности на всем протяжении сети, стандарт ITU-T Y.1731
  • OAM-функции канала (стандарт IEEE 802.3ah) для мониторинга каналов каждого порта
  • Тестирование активации услуг Ethernet, стандарт ITU-T Y.1564
  • Встроенная тестирующая головка, стандарт RFC 2544
  • Кольцевая проверка с заменой MAC
  • Линейная защита Ethernet, стандарт ITU-T G.8031
  • Защитное переключение со сбойного канала за 50 мс
  • Автоматическая инициализация
  • Удаленное управление через TELNET, SSH и SNMPv1/v2c/v3
  • SNMP-управление с помощью программного обеспечения управления сетью NetOutlook® компании Omnitron
  • Промышленный (от 0 до +50 ºC), широкий (от -40 до +60 ºC) и расширенный (от -40 до +75 ºC) диапазоны температур

iConverter GM4 представляет собой интеллектуальное устройство сетевого интерфейса (NID), которое предоставляет расширенные услуги Carrier Ethernet и обеспечивает демаркацию на концах сети. Устройство GM4 обеспечивает быстрое развертывание услуг, гарантию выполнения соглашений об уровне обслуживания (SLA) и защитное переключение.

GM4 поддерживает сертифицированные по стандартам MEF функции интерфейса «пользователь-сеть» (UNI), включая управление классами обслуживания (CoS), ступенчатое ограничение скорости и стекирование VLAN (Q-in-Q) для мультиплексирования нескольких услуг E-Line, E-LAN и E-Tree (стандарт 802.1ad, «Мосты поставщиков услуг»). GM4 обеспечивает сопоставление услуг для каждого потока, а также контроль объемов трафика и выравнивание трафика

GM4 поддерживает стандарты OAM-функций услуг Ethernet операторского класса. Функция управления сбоями соединения (CFM, стандарт IEEE 802.1ag) обеспечивает упреждающий мониторинг доступности услуги и предоставляет инструменты для быстрой локализации сбоев. Стандарт ITU-T Y.1731 добавляет функцию мониторинга производительности для отслеживания ключевых параметров SLA, включая задержку кадров, вариацию задержки кадров и коэффициент потери кадров. OAM-функции канала (стандарт IEEE 802.3ah) обеспечивают мониторинг канала абонента с целью обнаружения физических сбоев и выдают уведомления о корректном завершении сеанса при отключении питания. Эти функции OAM обеспечивают упреждающее обнаружение и быструю локализацию потенциальных проблем с услугами, что позволяет гарантировать выполнение соглашений об уровне обслуживания (SLA) при сокращении эксплуатационных расходов (OPEX).

Для тестирования активации услуг Ethernet устройство GM4 поддерживает стандарты ITU-T Y.1564 и IETF RFC 2544. Эти стандарты позволяют поставщикам услуг быстро проверять конфигурацию и производительность услуг Ethernet, прежде чем предоставлять их клиенту. Стандарт RFC 2544 обеспечивает тестирование пропускной способности, задержки, флюктуации и потери кадров для каждого потока на скорости носителя. Стандарт Y.1564 предусматривает тестирование тех же параметров производительности, что и RFC 2544, а также является комплексным стандартом тестирования Carrier Ethernet. Стандарт Y.1564 обеспечивает тестирование таких атрибутов услуги Carrier Ethernet, как скорость многопоточной передачи данных и контроль объемов трафика. Согласно стандарту Y.1564 тестирование всех атрибутов выполняется одновременно, что повышает скорость и эффективность тестирования.

Автоматическая инициализация (ZTP) позволяет поставщикам достичь эффективности при активации услуг. ZTP обеспечивает централизацию, стандартизацию и удаленное управление инициализацией услуг. ZTP позволяет устранить ошибки и эксплуатационные проблемы, связанные с ручной инициализацией на месте.

GM4 поддерживает стандарт ITU-T G.8031 для автоматического линейного защитного переключения, а в качестве альтернативного механизма поддерживает функцию переключения со сбойного канала, обеспечивающую защитное переключение оптоволоконного канала за 50 мс.

Безопасный доступ к управлению устройством GM4 осуществляется через протоколы SSH и SNMPv3.

Коммутация Ethernet

  • Назначение VLAN-тегов, стандарт IEEE 802.1Q
  • Мосты поставщиков услуг и стекирование VLAN (Q-in-Q), стандарт IEEE 802.1ad
  • Настраиваемое поле EtherType
  • Управление входящим и исходящим трафиком
  • Ступенчатый контроль объемов трафика и выравнивание трафика: CIR/EIR и CBS/EBS на каждый порт, EVC и CoS
  • Класс обслуживания (CoS): приоритет IEEE 802.1p, приоритет IPv4/IPv6 на основе точки кода дифференцированных услуг
  • Протокол управления второго уровня (L2CP)
  • Все порты настраиваются как интерфейсы UNI или NNI
  • Кадры увеличенного размера (10 240 байт)

Защита и резервирование

  • Линейная защита Ethernet, стандарт ITU-T G.8031
  • Защитное переключение со сбойного канала за 50 мс
  • Быстрый протокол связующего дерева
  • Режимы каналов для распространения информации о сбоях

OAM-функции услуг и тестирование

  • Управление сбоями соединения (CFM) на всем протяжении сети, стандарт IEEE 802.1ag: 8 уровней доменов обслуживания и 256 связей обслуживания
  • Управление сбоями соединения, стандарт IEEE 802.1ag, соответствие MIB
  • Мониторинг производительности на всем протяжении сети, стандарт ITU-T Y.1731
  • Функции OAM для канала с корректным завершением сеанса при отключении питания, стандарт IEEE 802.3ah
  • Мониторинг на основе пороговых значений с оповещениями об их превышении
  • Тестирование активации услуг Ethernet, стандарт ITU-T Y.1564: многопоточное тестирование скорости передачи данных, контроля объемов трафика, задержки, флюктуации и потери кадров
  • Встроенная тестирующая головка (стандарт RFC 2544) обеспечивает тестирование пропускной способности, задержки, флюктуации и потери кадров для каждого потока на скорости носителя
  • Кольцевая проверка с заменой MAC (уровень 1, уровень 2 и для каждого потока)

Управление сетью

  • Удаленное управление через TELNET, SSH и SNMPv1/v2c/v3
  • SNMP-управление с помощью программного обеспечения управления сетью NetOutlook компании Omnitron
  • Управление без IP-адреса через расширения OAM-функций по стандарту 802.3ah
  • SNTP — простой сетевой протокол синхронизации времени
  • Автоматическая инициализация обеспечивает автоматическую установку

Интерфейсы

  • Медный интерфейс 10/100/1000BASE-T и оптоволоконный интерфейс 1000BASE-X/100BASE-FX
  • Приемопередатчики SFP для стандартных и CWDM-приложений при длине канала до 140 км

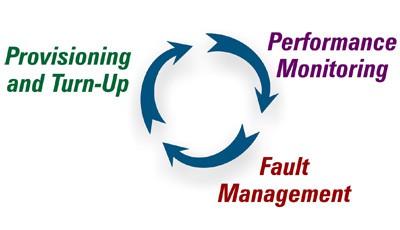

Жизненный цикл услуги Ethernet

Схема GM4

Устройство GM4 предоставляет средства для оптимизации предоставления услуги и управления взаимодействием с клиентом в течение всего жизненного цикла услуги Ethernet. Управление сетью в комбинации с ОАМ-функциями услуг обеспечивает более высокое воспринимаемое качество услуги и производительность персонала, быстрое восстановление после отключения, снижение количества жалоб и повышение удовлетворенности клиентов.

1) Инициализация и запуск

GM4 поддерживает автоматическую инициализацию (ZTP), которая позволяет быстро и точно запускать услуги Ethernet. ZTP позволяет инициализировать услуги централизованно, стандартизировано и с удаленным управлением. ZTP позволяет полностью инициализировать устройства, включая виртуальные соединения Ethernet (EVC), профили пропускной способности, управление классами обслуживания и OAM-пробы услуг Ethernet. ZTP ускоряет предоставление услуг и снижает потребность в обслуживающем персонале на месте эксплуатации.

Как только услуга инициализирована, устройствами NID GM4 можно управлять удаленно, обеспечивая целостность услуги на всем протяжении сети. Устройство GM4 на одном конце канала обеспечивает кольцевую проверку, а устройство GM4 на другом конце с помощью встроенной тестирующей головки набирает скорость носителя для многопоточной проверки трафика по стандарту Y.1564 и проверки каждого потока по стандарту RFC 2544. Проверка услуг GM4 включает в себя проверку скорости передачи данных, контроля объемов трафика, задержки, вариации задержки и потери кадров. После проверки услуга готова для передачи клиенту.

2) Мониторинг производительности

GM4 обеспечивает предоставление услуг Ethernet с соглашениями об уровне обслуживания SLA и строгими требованиями. С целью управления сбоями соединения (IEEE 802.1ag) и выполнения OAM-проб для мониторинга производительности (ITU-T Y.1731) в канал услуги Ethernet вставляются кадры тестирования и мониторинга, позволяющие измерить различные параметры услуги. Пробы и основанные на стандартах отчетные механизмы предусматривают периодические и хронологические измерения задержки, вариации задержки, потери кадров и доступности.

3) Управление сбоями

Устройство GM4 обеспечивает упреждающий мониторинг услуги и в случае сбоя сети мгновенно уведомляет центр управления сетью о проблеме. Существует несколько механизмов уведомления о сбое, используемых при различных типах сбоев.

  • Обрыв связи — потеря сигнала
  • Стандарт 802.1ag: потеря сообщения проверки непрерывности (CCM)
  • Стандарт 802.3ah: индикация удаленного сбоя (сигнал об отключении питания, сбое канала или ином критическом событии)

Устройство GM4 предоставляет несколько основанных на стандартах средств управления сбоями, облегчающих удаленную локализацию сбоев и устранение неполадок, в том числе:

  • Стандарт 802.3ah: кольцевая проверка — проверка канала доступа
  • Стандарт 802.1ag: сообщение кольцевой проверки — проверка наличия услуги на всем протяжении сети
  • Стандарт 802.1ag: трассировка канала — обеспечение локализации сбоя для обнаружения неисправного сегмента

Наряду с обнаружением сбоев устройство GM4 поддерживает функции защиты услуг, минимизирующие время простоя услуг:

  • Быстрый протокол связующего дерева для исключения петель и восстановления после сбоев канала
  • Стандарт ITU-T G.8031: полная защита услуги
  • Переключение канала для восстановления связи менее чем за 50 мс
Описание Устройство сетевого интерфейса 10/100/1000BASE-T — 1000BASE-X
Протоколы 10BASE-T, 100BASE-TX, 1000BASE-T, 100BASE-FX, 1000BASE-X
Прочие протоколы TCP/IP, ICMP, ARP, RSTP, SNTP, DAYTIME
Управление на основе IP-протокола Telnet, SNMPv1, SNMPv2c, SNMPv3
Стандарты Соответствие спецификациям UL, cUL, CE, FCC класса A, NEBS третьего уровня и стандартам MEF 9, MEF 14, MEF 21
Размер кадра До 10 240 байт
UTP-кабель EIA/TIA 568 A/B, категория 5 и выше
Оптоволоконный кабель

Многомодовый:
Одномодовый:

50/125 мкм, 62,5/125 мкм, 100/140 мкм
9/125 мкм
Последовательный кабель RS-232, 22–24 AWG, 12–50 пФ/фут
Медный разъем RJ-45
Оптоволоконные разъемы SFP:

Двухволоконный кабель:
Одноволоконный кабель:
Любой стандартный LC с поддержкой MSA, RJ45 (1000, 10/100/1000 Мбит/с)
SC, ST,
SC
Последовательный разъем Гнездовой разъем Mini DIN-6;
в комплекте адаптер «штырьковый разъем Mini DIN-6 — гнездовой разъем DB-9»
Температура Стандартный рабочий диапазон:
Широкий рабочий диапазон:
Расширенный рабочий диапазон:
Хранение:
от 0 до +50 °C
от -40 до +60 °C
от -40 до +75 °C
от -40 до 80 °C
Входной разъем питания постоянного тока Цилиндрический соединитель 2,5 мм или
2-контактный концевой соединитель
Питание постоянного тока 8–60 В постоянного тока
1,0 А / 9 В постоянного тока (типовое)
0,8 А / 12 В постоянного тока (типовое)
Адаптер питания переменного тока Адаптер питания для США:

Универсальный адаптер:
100–120 В переменного тока / 60 Гц
0,1 А / 120 В переменного тока (типовое)
100–240 В переменного тока / 60 Гц
0,1 А / 120 В переменного тока (типовое)
Размеры Настольный вариант:
Настенный вариант:
Ш: 78,74 мм (3,1 дюйма) x Г: 121,92 мм (4.8 дюйма) x В: 25,4 мм (1 дюйм)
Ш: 78,74 мм (3,8 дюйма) x Г: 121,92 мм (4.8 дюйма) x В: 25,4 мм (1 дюйм)
Вес Без адаптера питания:
С адаптером питания:
0,454 кг (1 фунт)
0,68 кг (1,5 фунта)
Влажность 5–95 % (без конденсации)
Высота над уровнем моря от -100 м до 4000 м
Среднее время наработки на отказ (ч) Без адаптера питания:
Адаптер питания для США:
Универсальный адаптер:
100 000
100 000
100 000

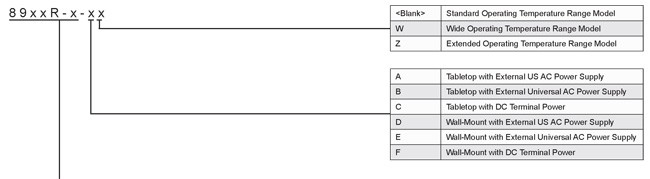

GM4_ordering
Port ConfigurationFiber Type
Fiber Distance
Connector TypesTx
Lambda
(nm)
Rx
Lambda
(nm)
Min.
Tx Power
(dBm)
Max.
Tx Power
(dBm)
Min.
Rx
Sensitivity
(dBm)
Max.
Rx Power
(dBm)
Min
Att.
Link
Budget
(dB)
P1P2P3STSCSFPRJ-45
FF UTP - MM/DF 220/550m 8920R-0 8922R-0 - - 850 850 -10 -4 -17 -3 - 7
FF UTP - SM/DF 12km 8921R-1 8923R-1 - - 1310 1310 -9.5 -3 -19.5 -3 - 10
FF UTP - SM/DF 34km - 8923R-2 - - 1310 1310 -5 0 -23 -3 3 18
FF UTP - SM/DF 80km - 8923R-3 - - 1550 1550 -5 0 -23 -3 3 18
FF UTP - SM/DF 110km - 8923R-4 - - 1550 1550 0 5 -24 -3 8 24
FF UTP - SM/DF 140km - 8923R-5 - - 1550 1550 2 5 -28 -8 13 30
FF UTP - SM/SF 20km* - 8930R-1 - - 1310 1550 -9.5 -3 -20 -3 - 10.5
FF UTP - SM/SF 20km* - 8931R-1 - - 1550 1310 -9.5 -3 -20 -3 - 10.5
FF UTP - SM/SF 40km* - 8930R-2 - - 1310 1550 -3 0 -20 -3 3 17
FF UTP - SM/SF 40km* - 8931R-2 - - 1550 1310 -3 0 -20 -3 3 17
SFP UTP - - - - - 8939R-0 - See SFP Data Sheet for available transceivers and optical parameters
SFP UTP UTP - - - - 8970R-0 See SFP Data Sheet for available transceivers and optical parameters
UTP UTP UTP - 100m - - - 8974R-0
SFP SFP UTP - - - - 8975R-0 - See SFP Data Sheet for available transceivers and optical parameters
UTP UTP - - 100m - - - 8989R-0
SFP SFP - - - - - 8999R-0 - See SFP Data Sheet for available transceivers and optical parameters

FF - Fixed Fiber, UTP - Unshielded Twisted Pair, SFP - Small Form Pluggable Transceiver
*When using single-fiber (SF) media converter models, the Tx wavelength on one end has to match the Rx wavelength on the other.
